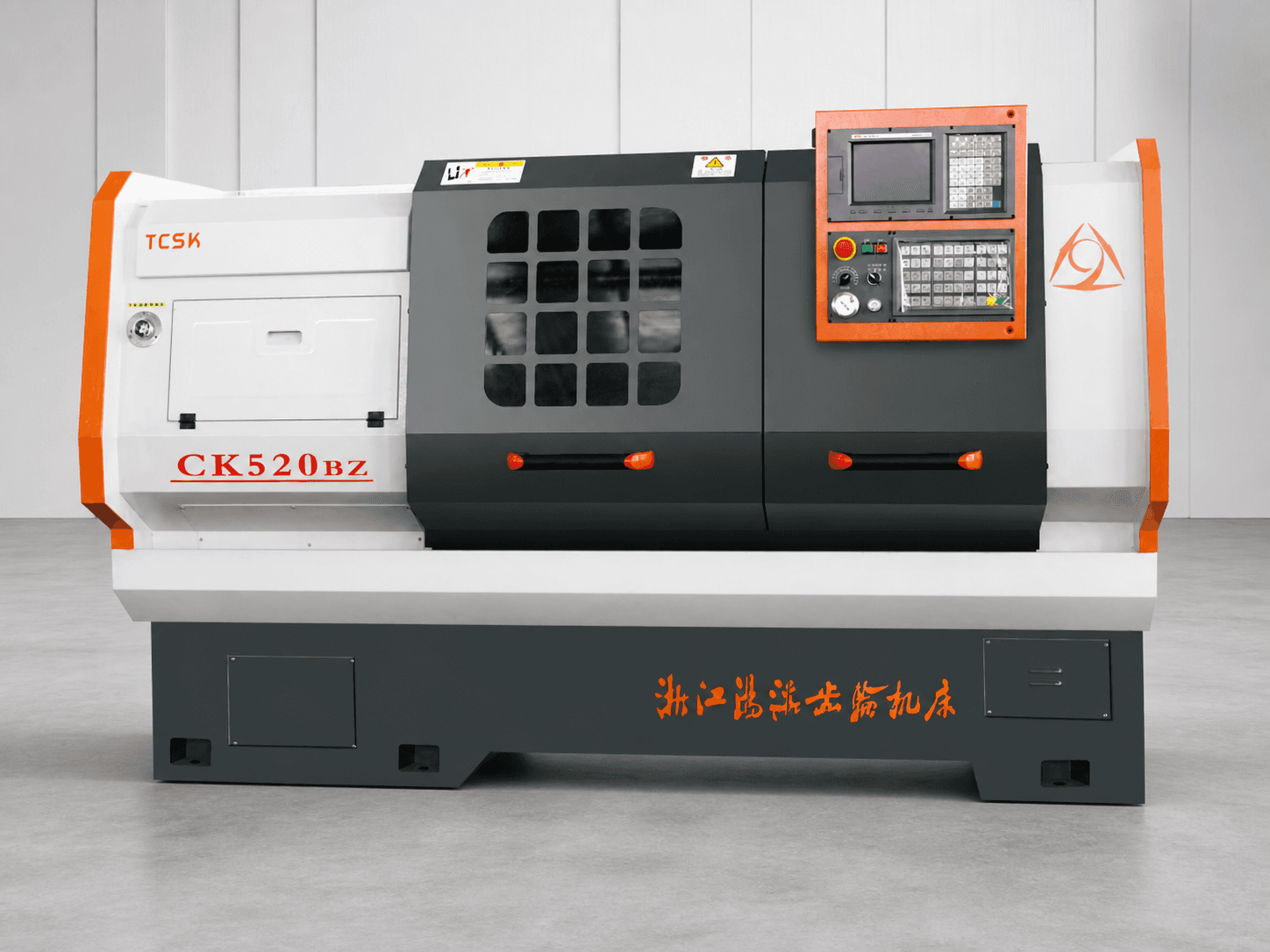

CK520BZ Токарный станок с ЧПУ с плоской станиной
Модель: CK520BZ
CK520BZ — токарный станок с ЧПУ с плоской станиной для наружного, внутреннего, торцевого точения и нарезания резьбы на валах, втулках и дисковых деталях.
Обзор станка
Подробное описание
Этот токарный станок с ЧПУ с плоской станиной предназначен для стабильной обработки валов, втулок и дисковых деталей. Параметры и конструктивная комплектация соответствуют данным этой модели.
Медиа
Галерея
Технические данные
Технические характеристики
| Возможности | |
|---|---|
| Макс. диаметр детали над станиной | 520 mm |
| Макс. диаметр над поперечным суппортом | 300 mm |
| Макс. длина детали | 1000 mm |
| Макс. нагрузка (вал / диск) | 1200/700 kg |
| Шпиндель | |
|---|---|
| Конец шпинделя / конус | A2-8 / метрический90 |
| Диаметр вала / отверстия шпинделя | φ120/φ81 mm |
| Диапазон частоты вращения шпинделя | 100–1400 r/min，автоматическое двухдиапазонное бесступенчатое |
| Револьверная головка и инструмент | |
|---|---|
| Размер инструмента | 25×25 mm |
| Оси подачи и ходы | |
|---|---|
| Ширина направляющих | 400 mm |
| Ход оси X | 340 mm |
| Диаметр / ход пиноли задней бабки | 75/150 mm |
| Точность | |
|---|---|
| Повторяемость X/Z | 0.007/0.01 mm |
| Точность обработки | IT6–IT7 |
| Шероховатость поверхности | Ra1.6 |
| Двигатель | |
|---|---|
| Мощность / тип главного двигателя | 7.5 kW частотно-регулируемый |
| Размеры и масса | |
|---|---|
| Размер инструмента | 25×25 mm |
| Габариты (Д×Ш×В) | 2230/2530×1350×1650 mm |
| Приблизительная масса нетто | 2300–2500 kg |
| Другие параметры | |
|---|---|
| Конус задней бабки | Конус Морзе №5 |
