Тяжелые горизонтальные токарные станки с ЧПУ

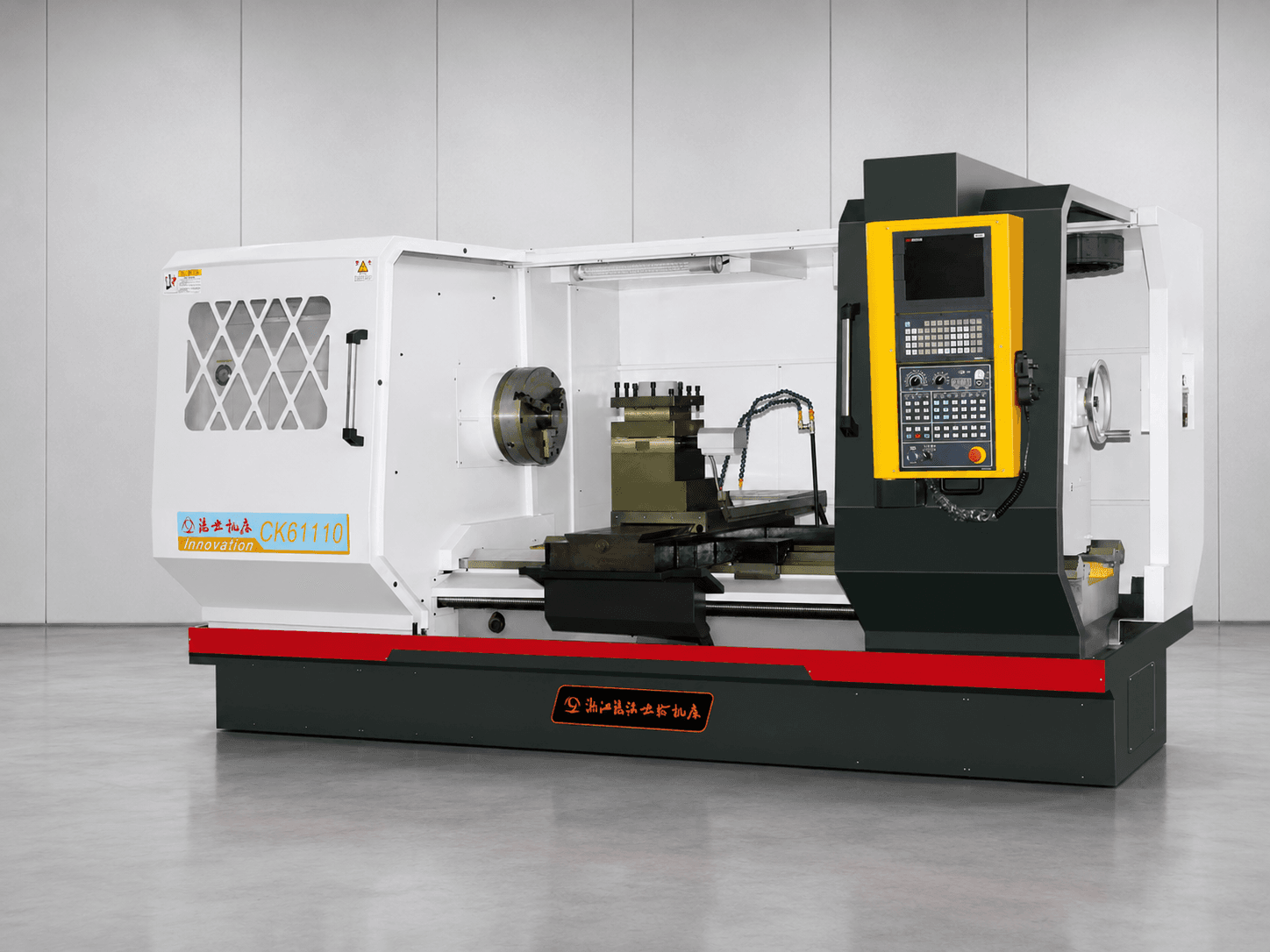

CK61110 Тяжелый горизонтальный токарный станок с ЧПУ
Модель: CK61110
CK61110 использует двойные треугольные направляющие для устойчивого точения валов и дисковых деталей большого диаметра при относительно высоких нагрузках.
Обзор станка
Подробное описание
Двойная треугольная направляющая повышает жесткость станины и устойчивость работы при обработке валов и дисковых деталей большого диаметра с относительно высокими нагрузками.
Медиа
Галерея
Технические данные
Технические характеристики
| Возможности | |
|---|---|
| Макс. диаметр детали над станиной | 1100 mm |
| Макс. диаметр над поперечным суппортом | 730 mm |
| Макс. длина детали | 1500 mm |
| Макс. нагрузка (вал / диск) | 2200/1200 kg |
| Шпиндель | |
|---|---|
| Конец шпинделя | — |
| Диаметр вала / отверстия шпинделя | φ190/φ130 mm |
| Диапазон частоты вращения шпинделя | 30–835 r/min，четырехдиапазонное бесступенчатое |
| Револьверная головка и инструмент | |
|---|---|
| Размер инструмента | 32×32 mm |
| Оси подачи и ходы | |
|---|---|
| Ширина / конструкция направляющих | 735 mm / двойные треугольные направляющие |
| Ход оси X | 550 mm |
| Диаметр / ход пиноли задней бабки | 130/250 mm |
| Точность | |
|---|---|
| Повторяемость X/Z | 0.010/0.015 mm |
| Точность обработки | IT6–IT7 |
| Шероховатость поверхности | Ra1.6 |
| Двигатель | |
|---|---|
| Мощность / тип главного двигателя | 15 kW серво |
| Размеры и масса | |
|---|---|
| Размер инструмента | 32×32 mm |
| Габариты (Д×Ш×В) | 3850×2230×2050 mm |
| Приблизительная масса нетто | 7000 kg |
| Другие параметры | |
|---|---|
| Конус задней бабки | Конус Морзе №6 |
