Горизонтальные токарные станки с ЧПУ с наклонной станиной

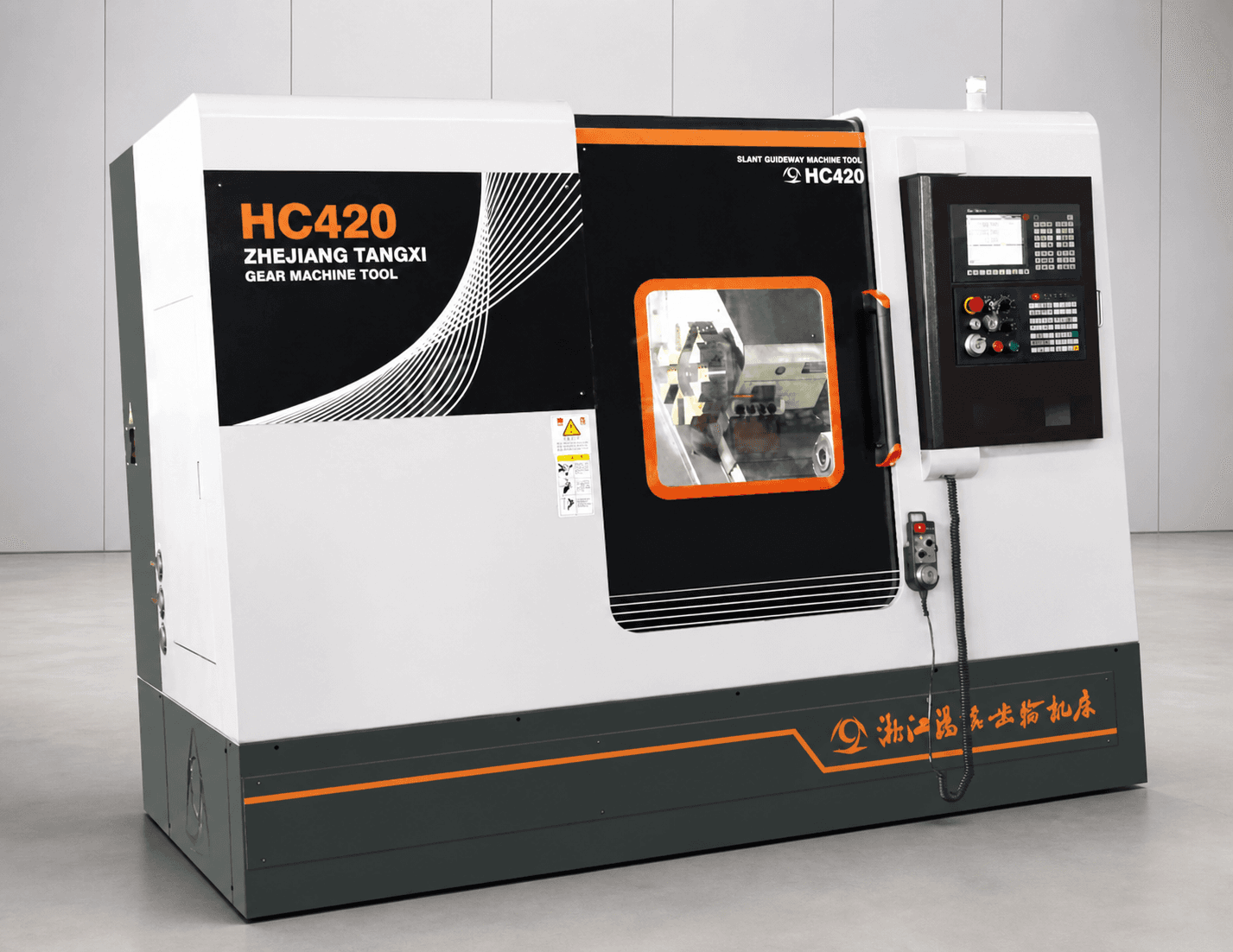

HC420 Горизонтальный токарный станок с ЧПУ с наклонной станиной

Модель: HC420

HC420 — горизонтальный токарный станок с ЧПУ с наклонной станиной, цельнолитой чугунной конструкцией и закрытым ограждением для непрерывной обработки валов и дисковых деталей.

HC420 CNC machine tool

Обзор станка

Подробное описание

Станок оснащен цельнолитой чугунной станиной, наклонными направляющими и закрытым ограждением, а также шпиндельным двигателем с широким диапазоном регулирования и многопозиционной револьверной головкой для непрерывного точения с ЧПУ.

Медиа

HC420 CNC machine tool

Технические данные

Технические характеристики

Возможности
Макс. диаметр резания320 mm
Макс. диаметр над станиной430 mm
Макс. диаметр над поперечным суппортом210 mm
Расстояние между центрами570 mm
Шпиндель
Размер патрона10-дюймовый гидравлический сквозной патрон
Частота вращения шпинделя20–3000 r/min
Конец шпинделяA2-6
Диаметр вала / отверстия шпинделяφ100/φ70 mm
Расстояние от центра шпинделя до опоры инструмента25 mm
Конус пиноли задней бабкиКонус Морзе №5
Револьверная головка и инструмент
Тип резцедержателяГоризонтальная 8-позиционная гидравлическая/сервотурель
Размер инструмента□25、φ32/40 mm
Расстояние от центра шпинделя до опоры инструмента25 mm
Оси подачи и ходы
Ход оси X230 mm
Ход оси Z570 mm
Быстрый ход X/Z15/20 m/min
Диаметр / ход пиноли задней бабки75/100 mm
Точность
Повторяемость X/Z0.005/0.005 mm
Точность обработкиIT6–IT7
Шероховатость поверхностиRa1.6
Двигатель
Мощность / тип главного двигателя7.5 kW серво
Размеры и масса
Размер патрона10-дюймовый гидравлический сквозной патрон
Размер инструмента□25、φ32/40 mm
Приблизительная масса станка2450 kg
Габариты (Д×Ш×В)2400×1505×1830 mm
Другие параметры
Макс. длина точения480 mm
Угол наклона станины45°
