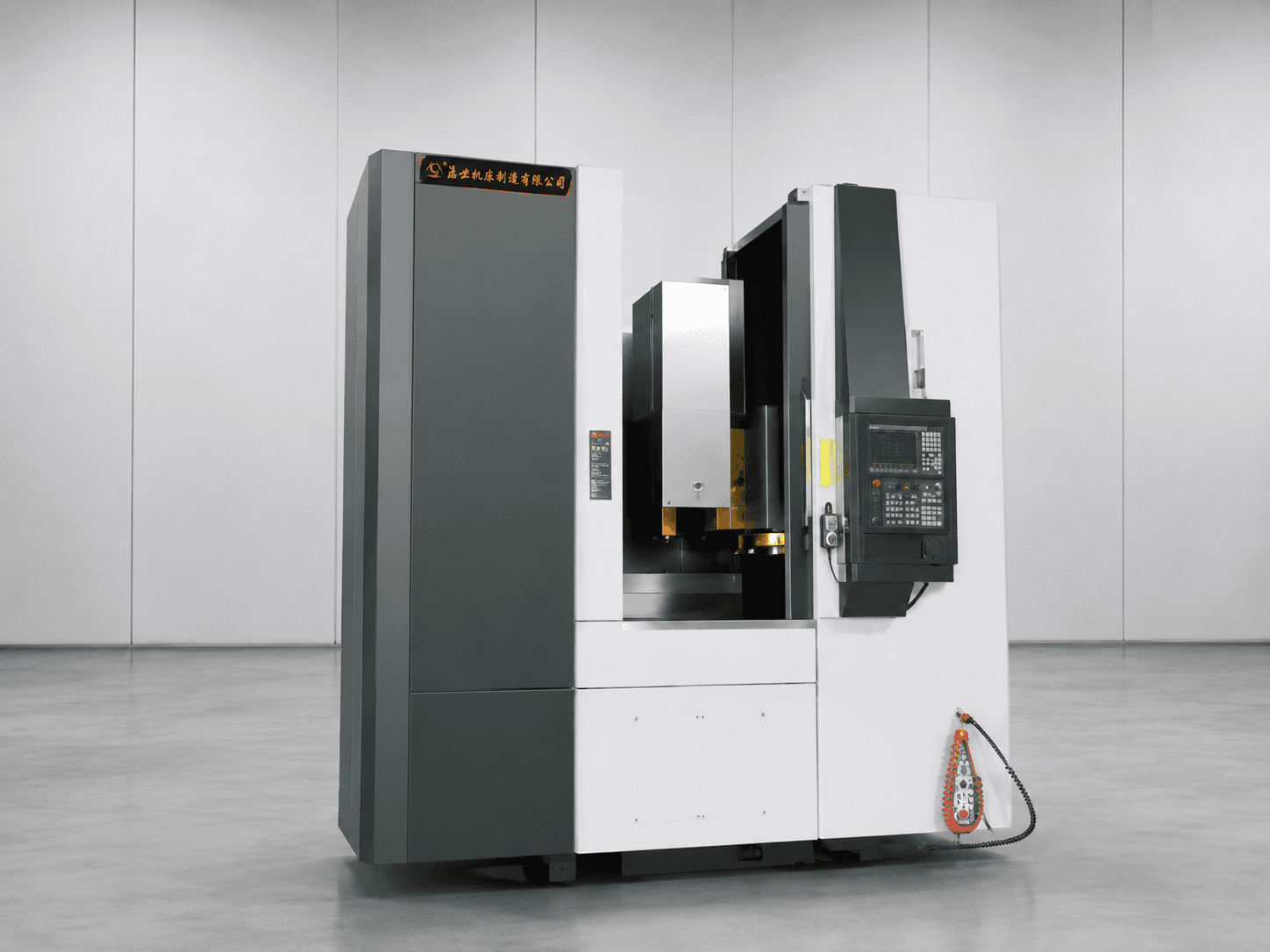

VXT800 Вертикальный токарно-фрезерно-расточной центр
Модель: VXT800
VXT800 объединяет точение, фрезерование, растачивание, сверление, нарезание резьбы и шлифование по комплектации за одну установку для сложных деталей арматуры и автомобильных компонентов.
Обзор станка
Подробное описание
Вертикальный токарно-фрезерно-расточной центр VXT800 оснащен правой 12-позиционной гидравлической сервотурелью и верхней приводной расточно-фрезерной головкой с магазином 16T и шпинделем BT40 с подачей СОЖ через центр для многосторонней комбинированной обработки.
Медиа
Галерея
Технические данные
Технические характеристики
| Возможности | |
|---|---|
| Макс. диаметр вращения | φ800 mm |
| Шпиндель | |
|---|---|
| Тип торца шпинделя | Прямой торец шпинделя |
| Диаметр вала шпинделя | φ160 mm |
| Частота вращения шпинделя | 50–1000 rpm |
| Мощность двигателя шпинделя | 22 kW |
| Крутящий момент шпинделя | 755 Nm |
| Модель расточно-фрезерного шпинделя | BT40-150 |
| Мощность расточно-фрезерного шпинделя | 7.5 kW |
| Точность позиционирования шпинделя | 0.10° |
| Повторяемость позиционирования шпинделя | 0.05° |
| Револьверная головка и инструмент | |
|---|---|
| Тип резцедержателя | 12-позиционная гидравлическая сервотурель |
| Размер револьверной головки по граням | 440 mm |
| Толщина диска револьверной головки | 100 mm |
| Оси подачи и ходы | |
|---|---|
| Ход оси X | 450 mm |
| Ход оси Z | 650 mm |
| Ход оси Y | 250 mm |
| Приводной инструмент и магазин | |
|---|---|
| Модель расточно-фрезерного шпинделя | BT40-150 |
| Мощность расточно-фрезерного шпинделя | 7.5 kW |
| Магазин инструмента | 16T |
| Точность | |
|---|---|
| Повторяемость X/Z/Y | ±0.003 mm |
| Точность позиционирования шпинделя | 0.10° |
| Повторяемость позиционирования шпинделя | 0.05° |
| Двигатель | |
|---|---|
| Мощность двигателя шпинделя | 22 kW |
| Крутящий момент шпинделя | 755 Nm |
| Мощность расточно-фрезерного шпинделя | 7.5 kW |
| Размеры и масса | |
|---|---|
| Приблизительная масса нетто | 8000 kg |
| Габариты (Д×Ш×В) | 2980×2000×3450 mm |
| Другие параметры | |
|---|---|
| Макс. диаметр точения | φ700 mm |
| Быстрый ход X/Z/Y | 12 m/min |
